Wiring atau pengkabelan access door seringkali dianggap rumit oleh pengguna langsung atau bahkan teknisi yang baru terjun didunia access control. Padahal dengan pemahaman diagram yang tepat anda dapat melakukan wiring dengan baik dan aman. Pada artikel ini saya akan berbagi cara wiring access door Hikvision sesuai dengan pengalaman saya selama menjadi instaler access door.
Disclaimer dulu pada panduan ini saya menggunakan type mesin Hikvision DS K1T321MFWX. Tentu tidak semua produk mempunya PIN perkabelan yang sama, tetapi hampir semua cara kerja dan konsepnya itu sama. Jadi kalian tinggal samakan saja nama PIN kabel sesuai dengan produk yang kalian gunakan.
Berikut adalah panduan yang mudah dipahami untuk melakukan wiring access door Hikvision.
Komponen Utama
Sebelum masuk ke tahap penyambungan kabel pastikan materialnya sudah kalian siapkan, dan ini komponen-komponen yang biasa saya gunakan:
- Terminal Access Control (Hikvision DS K1T321MFWX)
- Power Supply Access Control 12V 5A
- Electric Lock (EM Lock/Droptbolt)
- Exit Button Notouch
- Kabel ITC Supreme 4 Pair
baca juga Penjelasan Lengkap Komponen Access Door + Fungsi dan Cara Kerjanya
Sedang mencari solusi keamanan terpercaya? Segera konsultasikan kebutuhan Anda dan dapatkan penawaran harga terbaik untuk layanan jasa pasang access door yang profesional dan bergaransi.
Cara Menyambungkan Kabel Access Door
Berikut langkah-langkahnya dan sudah saya berikan gambar wiringnya, semoga mudah untuk dipahami.

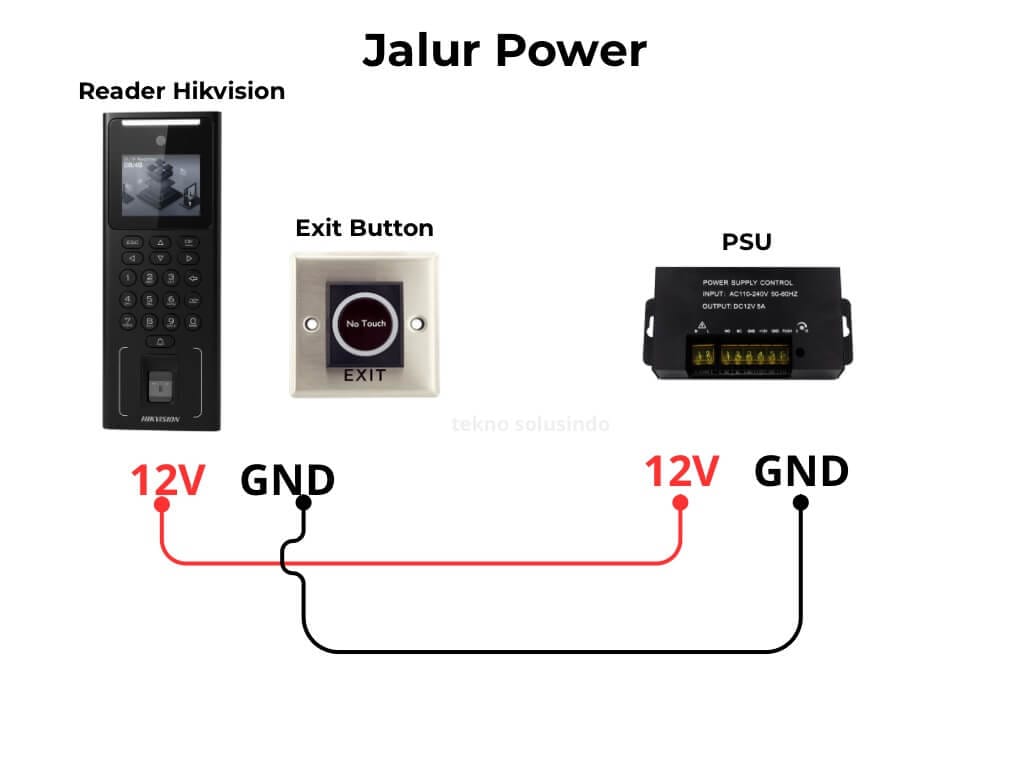

1. Jalur Power Supply
Hubungkan terminal +12V dan GND pada perangkat Hikvision dan Exit Button Notouch ke catu daya (Power Supply). Pastikan arus listrik stabil agar mesin tidak sering restart. Jadi saya sarankan pakai yang 5 ampere.

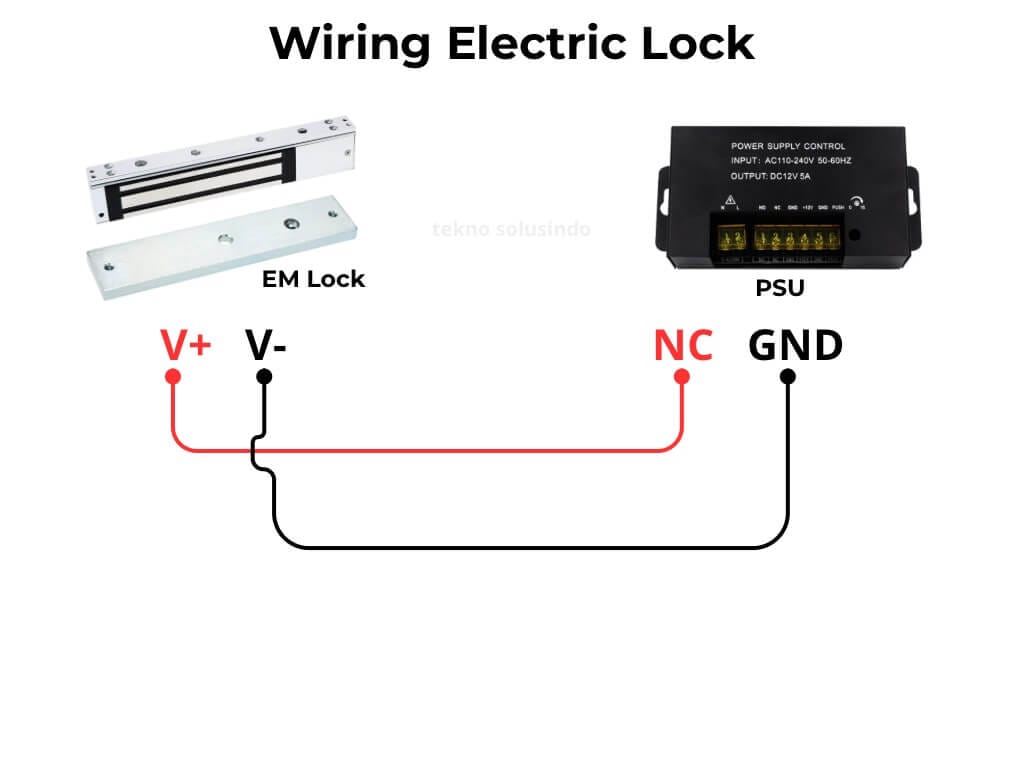

2. Wiring ke EM Lock
Kunci elektrik biasanya bersifat Fail-Safe (pintu terbuka saat listrik mati). Berikut jalur kabel/wiring electric lock access control:
- Tarik kabel Positive (+) dari EM Lock ke terminal NC (Normally Closed) pada Power Supply Access Control.
- Tarik kabel Negative (-) dari EM Lock langsung ke GND/Negative (-) Power Supply. Atau bisa juga ke COM (-) sebelah NC jika ada.

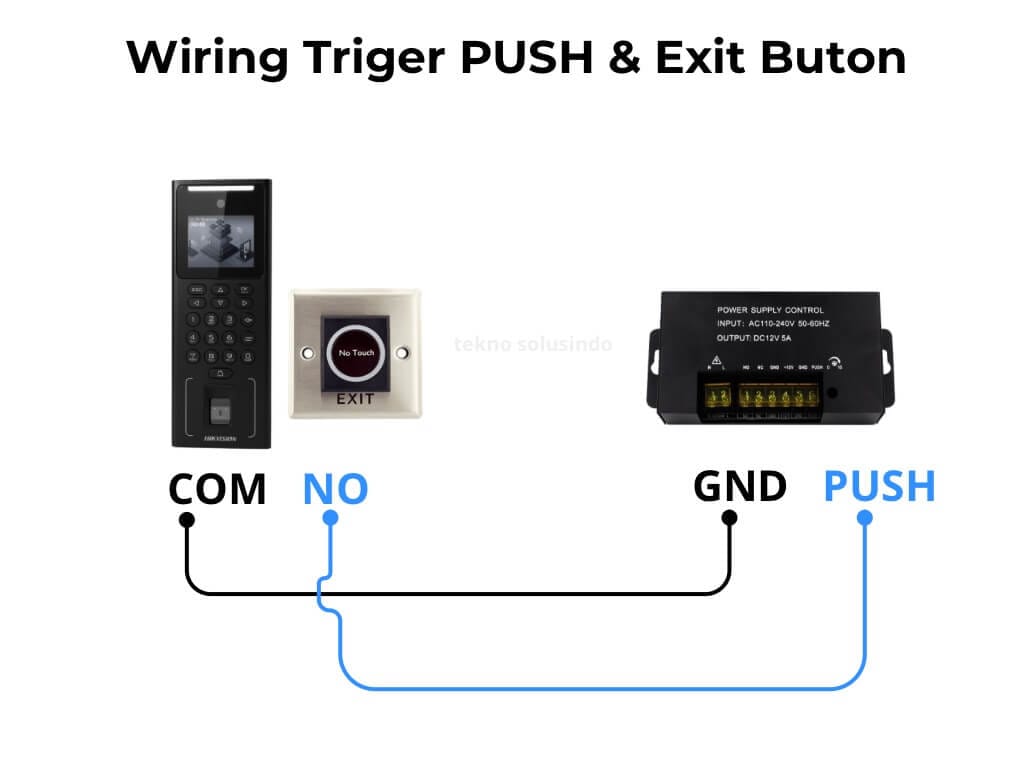

3. Wiring Exit Button dan Triger PUSH
Exit button berfungsi untuk memutus aliran listrik sementara agar kunci terbuka. Triger PUSH berfungsi untuk mengaktifkan relay PSU untuk memutus aliran listrik sementara agar kunci terbuka. Triger PUSH akan aktif ketika verifikasi user berhasil diterima oleh terminal access door.
- Hubungkan kabel GND ke COM pada terminal access door dan exit button.
- Hubungkan kabel NO pada terminal access door dan exit button ke PUSH power supply.

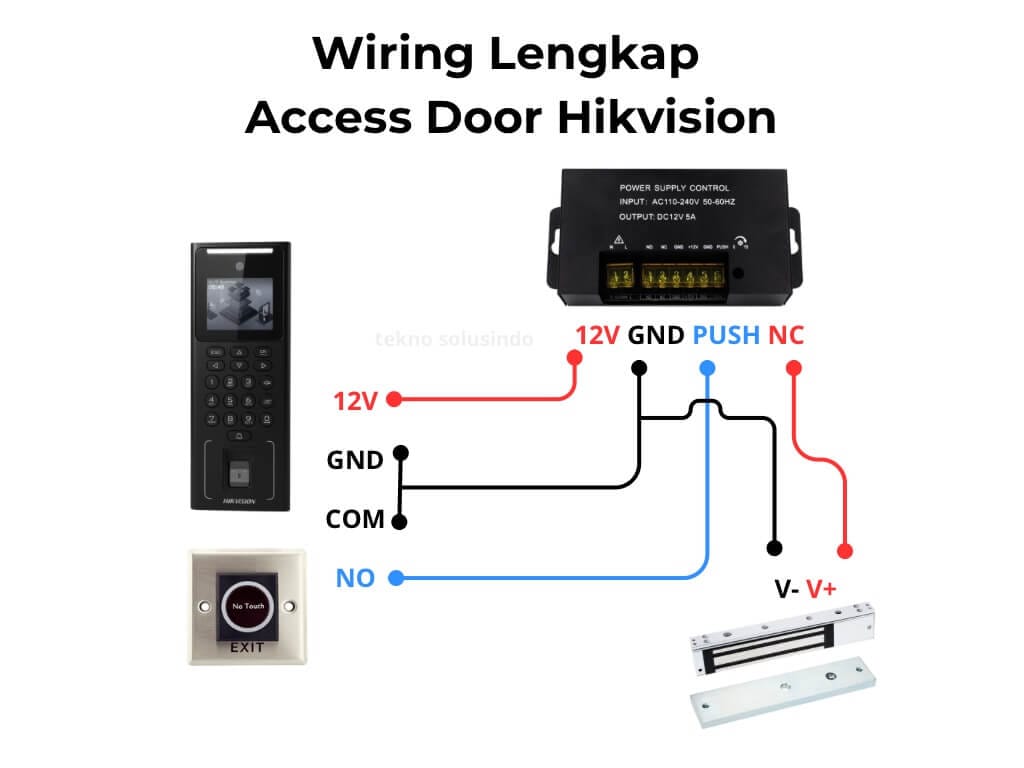

Ringkasan Wiring Access Door
Tabel Ringkasan Koneksi
| Terminal Hikvision & Exit Button | Hubungkan Ke | Keterangan |
| +12V | PSU (+) | Input Daya |
| GND | PSU (-) | Grounding |
| NO | PSU (PUSH) | Input Triger Relay |
| COM | PSU (-) | Jumper ke Ground |
| EM Lock / Dropbolt | Hubungkan Ke | Keterangan |
| V+ | PSU (NC) | Input Daya |
| V- | PSU (- atau COM) | Grounding |
Tips Pemasangan Access Door Hikvision
Untuk memastikan hasil instalasi tahan lama dan sesuai dengan standar, perhatikan hal berikut:
- Gunakan Pelindung Kabel : Mengingat kelembapan udara yang tinggi di kota-kota besar seperti Jakarta atau Surabaya, gunakan pipa conduit atau protector kabel agar terhindar dari gigitan hama dan korsleting.
- Power Supply yang Stabil: Pastikan gunakan power supply yang stabil arusnya untuk memastikan sistem berjalan dengan baik. Nilai tambahan juga jika gedung memiliki grounding yang baik untuk menghindari kerusakan akibat lonjakan listrik atau petir, terutama untuk pemasangan di area gedung tinggi.
- Dokumentasi Warna Kabel: Selalu gunakan standar warna kabel yang konsisten (misalnya: Merah untuk Positif, Hitam untuk Negatif) guna memudahkan teknisi lain melakukan maintenance di kemudian hari.
Video Hasil Pemasangan Access Door Hikvision
Kesimpulan
Melakukan wiring access door Hikvision sebenarnya cukup sederhana jika Anda memahami fungsi dari terminal NC, COM, dan NO. Dengan mengikuti panduan di atas, sistem keamanan pintu Anda akan bekerja dengan optimal dan profesional.
Pastikan untuk selalu melakukan testing (uji coba) setelah kabel terpasang sebelum menutup casing mesin atau merapikan plafon.
